Балансное подключение наушников (4.4 мм Pentaconn, 2.5 мм, XLR): физика процесса, разница в звуке и типичные ошибки

В последние несколько лет золотистый пятиконтактный разъём 4.4 мм Pentaconn и массивные 4-пиновые гнёзда XLR перестали быть экзотикой для избранных аудиофилов. Сегодня балансные выходы устанавливают даже в недорогие портативные ЦАП-«свистки» размером с флешку и китайские Hi-Fi плееры. Маркетологи обещают «невероятный прирост детальности и колоссальную сцену», а на форумах не утихают споры: действительно ли баланс преображает звук или это просто способ продать дорогой плетёный кабель?

В этой подробной инструкции разберём инженерную физику балансного тракта без эзотерики: как он устроен, почему на самом деле меняется звучание, кому баланс жизненно необходим, а также разберём фатальную ошибку с переходниками, которая ежегодно сжигает сотни портативных усилителей.

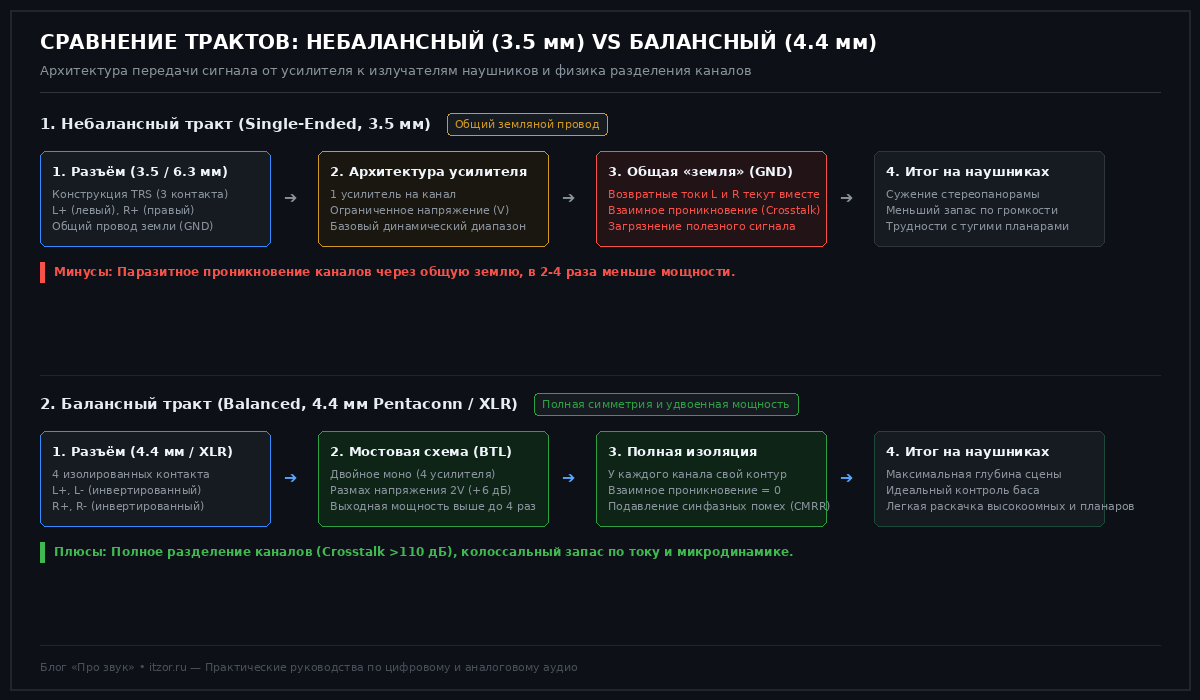

Анатомия обычного подключения: почему 3.5 мм называют небалансным

Стандартный разъём 3.5 мм (TRS — Tip, Ring, Sleeve) или классический студийный джек 6.35 мм называют небалансным (Single-Ended). В его кабеле идут три физические жилы:

• Tip (кончик): положительный сигнал левого канала (Left+).
• Ring (кольцо): положительный сигнал правого канала (Right+).
• Sleeve (гильза): общая сигнальная земля (Ground).

Главный компромисс классического 3.5 мм джека кроется именно в общем земляном проводе. Электрический ток, пройдя через катушку левого наушника, должен вернуться обратно в усилитель по проводу земли. И ровно по этому же самому проводу одновременно возвращается обратный ток правого наушника. Из-за конечного сопротивления кабеля и контактов разъёма возникает паразитное напряжение: сигнал одного канала неизбежно подмешивается в другой. В аудиотехнике этот эффект называется межканальным проникновением (Crosstalk).

Что происходит внутри балансного тракта (Balanced BTL)

Балансное подключение наушников кардинально меняет архитектуру. В разъёмах 4.4 мм Pentaconn, 2.5 мм TRRS и 4-pin XLR используются четыре полностью изолированных сигнальных контакта: L+, L-, R+, R-. Провод общей земли в передаче звука вообще не участвует.

Внутри балансного усилителя на каждый канал работает не один усилительный каскад, а два спаренных, включённых по мостовой схеме (Bridge-Tied Load, BTL):

1. Первый усилитель подаёт на динамик оригинальный сигнал (прямая фаза).
2. Второй усилитель одновременно подаёт зеркально перевёрнутый сигнал (инвертированная фаза со сдвигом 180°).
3. Диффузор наушника приводится в движение разностью потенциалов между двумя активными плечами, а не относительно «земли».

Инженерный факт: В профессиональной студийной коммутации баланс используется главным образом для подавления электромагнитных наводок на стометровых микрофонных кабелях (CMRR). В наушниках же кабели короткие, и балансная мостовая схема решает совершенно иные задачи: кратный рост размаха напряжения и абсолютную изоляцию стереоканалов.

Реальные преимущества: что даёт баланс на слух

Переход на баланс даёт три измеримых физических улучшения, которые напрямую влияют на качество восприятия музыки:

1. Удвоение напряжения и рост мощности в 2–4 раза (+6 дБ)

Поскольку сигнал раскачивается двумя противофазными усилителями навстречу друг другу, размах выходного напряжения удваивается: V_out = 2 × V. По закону Ома мощность равна квадрату напряжения, делённому на сопротивление нагрузки (P = V² / R). Теоретически при идеальном блоке питания балансный выход способен выдать в 4 раза больше мощности, чем небалансный при том же питающем напряжении (на практике в портативных устройствах из-за токовых ограничений прирост составляет от 2 до 3.5 раз).

Для портативных ЦАП-«свистков», питающихся от слабого аккумулятора смартфона (5 Вольт), это единственный способ выдать солидные 200–500 мВт без применения громоздких повышающих преобразователей.

2. Разделение стереоканалов (Crosstalk) свыше 110–120 дБ

Так как земляные контуры левого и правого динамиков физически разделены вплоть до выходных транзисторов, взаимное проникновение сигналов падает практически до нуля. На слух это воспринимается как кардинальное расширение стереопанорамы: инструменты чётко расставляются по ширине и глубине виртуальной сцены, исчезает ощущение «звука в центре головы», а тихие фоновые реверберации становятся отчётливо различимыми.

3. Скорость нарастания сигнала (Slew Rate) и контроль баса

Два согласованных усилителя в мостовом режиме обеспечивают удвоенную скорость нарастания выходного напряжения. Басовая мембрана массивного динамического или планарного излучателя не просто быстрее выталкивается вперёд, но и мгновенно возвращается назад (улучшается демпфирование). Бас перестаёт гудеть, приобретает плотный панч, фактуру и чёткие границы.

Основные типы балансных разъёмов

За годы эволюции портативного и стационарного Hi-Fi сформировались три главных стандарта:

• 4.4 мм Pentaconn (TRRRS): Разработан японской корпорацией Nippon Dics совместно с Sony. Безоговорочный современный отраслевой стандарт. Имеет 5 контактов (L+, L-, R+, R- и пятый контакт под общий корпус/экран кабеля). Толстый, надёжный штекер с большой площадью контакта, который не боится случайных изломов.
• 2.5 мм (TRRS): Предыдущее поколение портативного баланса, популяризированное плеерами Astell&Kern и Fiio. Чрезвычайно хрупкий разъём: тонкий штекер легко погнуть или сломать в кармане, а тонкие контакты быстрее окисляются. Сегодня активно вытесняется стандартом 4.4 мм.
• 4-pin XLR: Золотой эталон стационарной аппаратуры. Применяется в мощных настольных усилителях для тугих полноразмерных наушников. Имеет надёжный замок-защёлку и практически неограниченный ресурс подключений.

Фатальная ошибка: почему нельзя подключать балансный кабель через переходник на 3.5 мм

Это главное предостережение, о котором обязан знать каждый владелец балансного кабеля:

НИКОГДА не вставляйте наушники с балансным штекером (4.4 мм или 2.5 мм) в обычный небалансный разъём 3.5 мм через пассивный переходник!

В дешёвых механических переходниках «мама 4.4 мм → папа 3.5 мм» контакты отрицательных фаз L- и R- тупо спаиваются вместе на общую гильзу GND. Если вы подключите такой кабель к балансному источнику, вы фактически накоротко замкнёте выходные каскады инвертированных усилителей. Итог — мгновенный перегрев микросхем, срабатывание защиты или окончательное выгорание усилительного тракта ЦАПа.

Обратное действие абсолютно безопасно: если у вас обычные наушники со штекером 3.5 мм, вы можете спокойно вставлять их в небалансный выход любого комбайна. Но балансному кабелю требуется строго балансный выход!

Кому баланс действительно необходим, а кто не заметит разницы?

Не стоит слепо менять кабели на всех наушниках подряд. Эффект от баланса напрямую зависит от типа используемых излучателей:

1. Планарные (изодинамические) наушники (Hifiman, Audeze, Dan Clark): Баланс строго обязателен. Изодинамическая мембрана требует высокого тока и идеального контроля. По балансному выходу планары буквально «оживают» — появляется глубокий суббас и исчезает компрессия на пиках громкости.
2. Высокоомные динамические модели (250–600 Ом, например Sennheiser HD 600 / HD 650, Beyerdynamic DT 880 Pro): Баланс крайне рекомендован. Высокое выходное напряжение мостовой схемы позволяет полностью раскрыть динамический диапазон наушников без ухода усилителя в клиппинг.
3. Сверхчувствительные низкоомные внутриканальные наушники (IEM с чувствительностью >115 дБ): Баланс часто избыточен. Удвоенная мощность может привести к появлению слышимого фонового шипения усилителя в паузах между треками, а громкость на плеере придётся держать на микроскопических делениях (2–5%).

Резюме и чеклист перед апгрейдом

Балансное подключение — это не маркетинговый миф, а грамотная инженерная топология, дающая реальное удвоение напряжения, колоссальный прирост выходной мощности и бескомпромиссное разделение стереоканалов. Если ваши наушники имеют съёмный провод с раздельным входом в каждую чашку, а источник оснащён разъёмом 4.4 мм Pentaconn — качественный балансный кабель станет одним из самых эффективных и слышимых апгрейдов в вашей аудиосистеме.
