Большинство владельцев при покупке сабвуфера совершают одну ошибку, превращая дорогое оборудование в неисправную технику уже в первую неделю эксплуатации. Схема подключения не является высшей математикой, всё гораздо проще, но детали настройки определяют результат.

При наличии домашнего активного сабвуфера соедините выход Subwoofer Out на ресивере со входом LFE на сабвуфере коаксиальным RCA-кабелем. Если используется стереоусилитель, задействуйте выход Pre Out или высокоуровневый вход High Level In, подключив сабвуфер параллельно колонкам.

В автомобильных системах для пассивного саба применяйте медный кабель сечением не менее 4,2 квадратных миллиметра. Соединяйте плюс с плюсом, минус с минусом либо подключайте мостом к 2- или 4-канальному усилителю. В машине обязательно прокладывайте силовой плюс от аккумулятора через предохранитель, надежно крепите массу на кузов, а REM-провод подключайте к магнитоле для автоматического включения.

Схема - это лишь часть работы, главное - не допустить повреждения динамика в первые минуты эксплуатации.

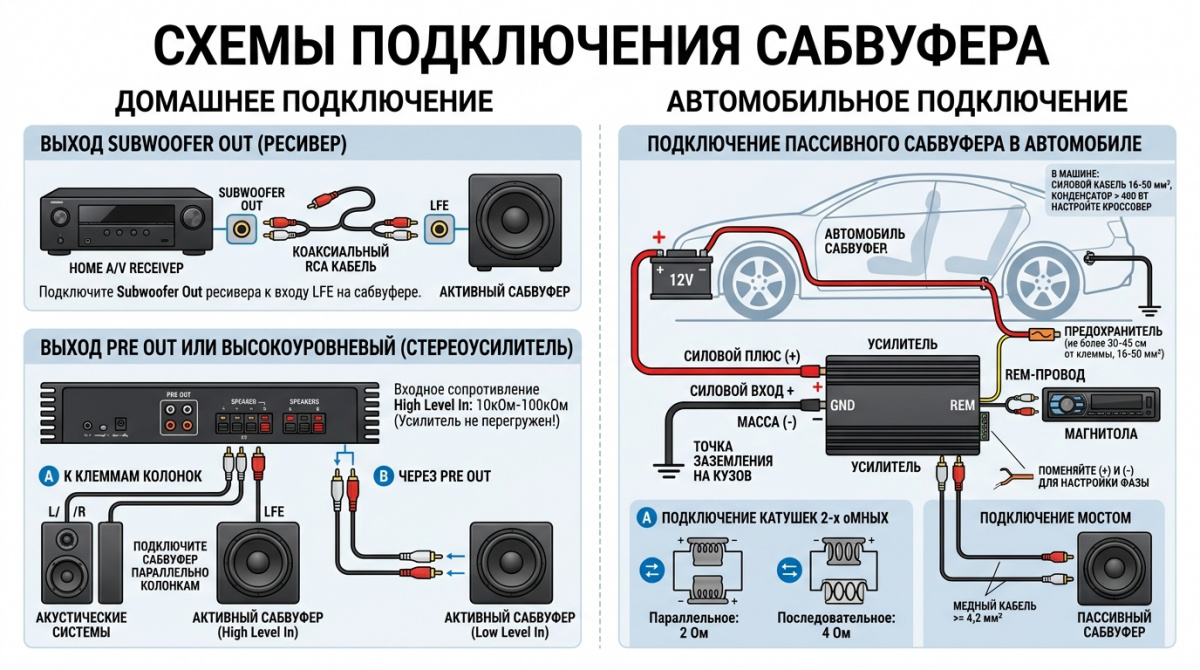

Схема для подключения сабвуфера дома и в авто

Многие боятся мощности, полагая, что маломощный усилитель безопаснее для сабвуфера на 300 Ватт. В реальности динамики в 90 % случаев выходят из строя именно от хронической нехватки мощности. Этот процесс называется клиппингом, который превращает бас в источник искажений. При выкручивании громкости на слабом усилителе до предела он перестает справляться с амплитудой сигнала. Верхушки звуковой синусоиды срезаются, превращаясь в плоскую линию, именуемую меандром.

В этот момент динамик перестает получать переменный ток и переходит на постоянное напряжение. Катушка, которая должна двигаться для охлаждения потоками воздуха, замирает. Изоляция плавится, и катушка выходит из строя за считанные минуты. Этого можно избежать.

Важно правильно согласовать входную чувствительность, называемую Gain или Level. Для пассивного сабвуфера учитывайте импеданс. Параллельное соединение двух катушек по 4 Ом дает нагрузку 2 Ом. Усилитель выдает почти в два раза больше мощности, но сильнее греется. Последовательное соединение двух катушек по 2 Ом дает 4 Ом. Растет коэффициент демпфирования, звук становится точнее, а искажений меньше. Используйте только чистую медь. Минимальное сечение 4,2 квадратных миллиметра необходимо для исключения демпфирующих потерь. В машине силовой кабель должен быть от 16 до 50 квадратных миллиметров. Предохранитель устанавливайте под капотом на расстоянии не более 30 или 45 сантиметров от клеммы аккумулятора. Если система выдает более 400 Ватт, используйте автомобильный конденсатор как буферную емкость для сглаживания просадок напряжения при басовых ударах.

Сабвуфер работает в диапазоне от 20 до 250 Герц, важно правильно настроить частоту среза кроссовера. Для полочных колонок идеальная точка стыковки составляет 80 Герц, для напольных - 50 или 60 Герц. Если на магнитоле нет RCA-выходов, используйте адаптер высокого уровня для преобразования сигнала в линейный. Многие активные сабвуферы имеют разъем High Input, упрощающий подключение.

Автор: gemini / Источник: gemini.google.com

Существует парадокс двойной нагрузки при высокоуровневом подключении. Многие опасаются перегрузки усилителя при подключении сабвуфера к клеммам колонок. Однако входное сопротивление сабвуфера по высокому уровню составляет от 10 000 до 100 000 Ом. Усилитель не воспринимает эту нагрузку, а сабвуфер получает сигнал, соответствующий характеру всей системы.

Выбор корпуса определяет качество звука. Закрытый ящик обеспечивает компрессионный эффект для быстрого и точного баса. Фазоинвертор с портом дает прибавку давления на 3 децибела, но требует фильтра Subsonic для защиты диффузора от избыточного хода. При тихом звучании сабвуфера из-за противофазы попробуйте поменять плюс с минусом местами. Это изменение делает бас плотнее и глубже. Чистота звука зависит от понимания физики процесса, а не от цены оборудования.

Пробовали ли вы менять полярность на сабвуфере для настройки фазы?
